Proses Komunikasi Data Dalam Jaringan
Hai....kali ini saya aka memberi tau tentang proses komunikasi data dalam jaringan. sebelum masuk prosesnya, tau ga sii apa saja perangkat jaringan komputer?? perangkat jaringan komputer adalah perangkat yang digunakan untuk menghubungkan dua atau lebih komputer agar setiap komputer yang terhubung dapat berbagi data dan file.
Komunikasi Jaringan Komputer
1. Modem Modem (Modulator Demulator)
Perangkat yang menghubungkan kita ke internet. Perangkat ini berfungsi mengubah sinyal Analog menjadi sinyal digital. Modem mengganti sinyal digital dari komputer menjadi sinyal analog ketika melewati medium seperti saluran telepon, kemudian modem merubah kembali sinya tersebut menjadi sinya digital saat menuju komputer tujuan. Hal ini dilakukan agar bisa dipahami oleh komputer.
2. Kabel Jaringan
Kabel jaringan merupakan peralatan yang berfungsi sebagai media penghubung antara komputer dengan komputer atau komputer dengan perangkat jaringan lainnya.
Tipe kategori Kabel UTP :
Kategori 1 : Untuk koneksi suara / sambungan telepon/telpon
Kategori 2 : Untuk protocol localtalk (Apple) dengan kecepatan data hingga 4 Mbps
Kategori 3 : Untuk protocol ethernet dengan kecepatan data hingga 10 Mbps
Kategori 4 : Untuk protocol 16 Mbps token ring (IBM) dengan kecepatan data hingga 20 Mbps
Kategori 5 : Untuk protocol fast ethernet dengan kecepatan data hingga 100 Mbps.
- Twisted Pair (UTP dan STP)
- Coaxial
- Fiber Optic
3. Network Interface Card (NIC)
Perangkat keras yang satu ini dikenal dengan istilah Ethernet Card atau lebih populernya dengan istilan LAN card. berfungsi sebagai punghubung antar komputer dengan sebuah jaringan. Umumnya NIC Ini suadah terintegrasi dengan motherboard komputer dan laptop, namun ada juga kartu yang ditancapkan ke motherboard. seiring maju nya perkembangan, ada juga yang berupa USB.
4. Konektor
Konektor adalah alat yang menghubungkan kabel dengan network adapter. Jenis konekter tentunya disesuaikan dengan jenis kabel yang digunakan.
- Konektor RJ-45, digunakan untuk Kabel UTP
- Konektor BNC/T, digunakan untuk Kabel Coaxial
- Konektor ST, digunakan untuk Kabel Fiber Optik
 |
| Konektor RJ-45 |
 |
| Konektor BNC/T |
 |
| Konektor ST |
5. Hub
Hub adalah perangkat yang digunkan untuk menyatukan kabel-kabel network dari tiap workstation, server atau perangkat lain. biasanya perangkat keras ini digunakan untuk membangun topologi bintang, kabel twisted pair datang dari sebuah workstation masuk kedalam hub.

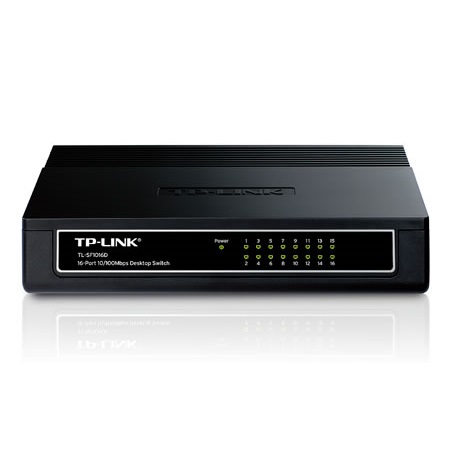

6. Switch
Fungsi dari switch sama dengan hub. namun sebenarnya cara kerja switch lebih rumit dibandingkan dengan hub. switch tidak hanya sekeder mengurusi sinyal listrik, tapi juga harus memproses informasi pada lapisan atau layer link, informasi yang dicek oleh switch adalah alamat MAC address dari setiap perangkat dan komputer yang tersambung dengan dirinya.
7. Repeater
Repeater berfungsi untuk memperkuat sinyal dengan cara menerima sinyal dari suatu segmen jaringan lalu memancarkan kembali dengan kekuatan yang sama dengan sinyal asli pada segmeb kabel yang lain.
8. Bridge
Fungsi dari bridge itu sama dengan fungsi repeater tapi bridge lebih fleksibel dan lebih cerdas dari pada repeater. Bridge dapat menghubungkan jaringan yang menggunakan metode transmisi yang berbeda. Misalnya bridge dapat menghubungkan Ethernet baseband dengan Ethernet broadband.
9. Router
Fungsinya sebagai perangkat dalam jaringan komputer yang digunakan sebagai penghubung antara jaringan atau network. Router yang menentukan jalur mana yang terbaik untuk dilewati paket data sehingga data dapat sampai ke tujuannya.
Perangkat Jaringan Telepon

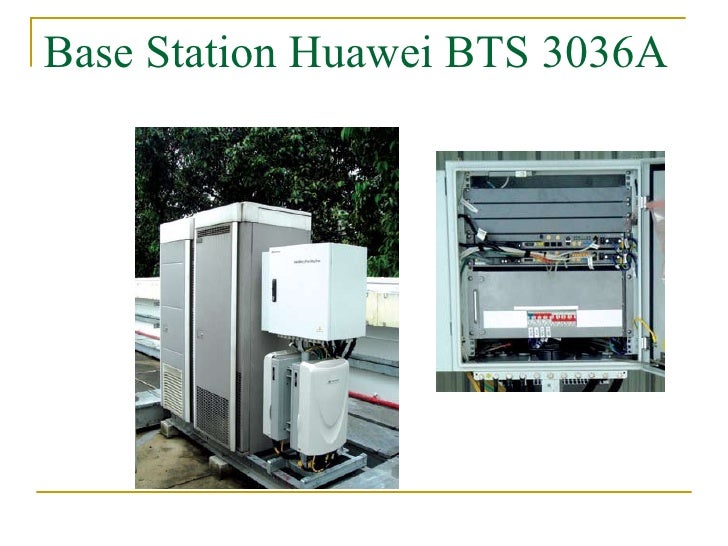

1. BTS (Base Transceiver Station)
Base Transceive Station atau disingkat BTS adalah sebuah infrastruktur telekomunikasi yang memfasilitasi komunikasi nirkabel antara piranti komunikasi dan jaringan operator.
2. BSC (Base Station Controller)
peralatan untuk mengontrol BTS. BSC itu seperti otak/commander dari BTS-BTS. BSC menyediakan fungsi pengaturan pada beberapa BTS yang dikendalikannya. Dinataranya fungsi handover, konfigurasi cell site, pengaturan sumber daya radio, serta tuning power dan frekuensi pada suatu BTS. BSC merupakan simpul (konmsentrator) untuk menghubungkan dengan core network. Dalam jaringan GSM umumnya sebuah BSc dapat mengatur 70 buah BTS.
3. MSC (Mobile Switching Center)
merupakan titik penyampaian atau penyambungan utama untuk teknologi GSM, bertanggung jawab untuk menghandle beberapa panggilan suara dan SMS sebaik mungkin dengan layanan – layanan yang lain (seperti conference calls, FAX dan circuit switched data).MSC berfungsi melakukan fungsi switching dan bertanggung jawab untuk melakukan pengaturan panggilan, call setup, release, dan routing.
4. SMSC (Short Message Service Center)
Short message service centre adalah kombinasi perangkat keras dan perangkat lunak yang bertanggung jawab memperkuat, menyimpan dan meneruskan pesan pendek antara SMS dan piranti bergerak.
SMSC harus memiliki kehandalan , kapasitas pelanggan, dan throughput pesan yang tinggi.SMSC berfungsi menerima SMS yang dikirim, menyimpannya untuk sementara, dan memforward (mengirimkan) SMS tersebut ke mobile subscriber (MS) ataupun tujuan. SMSC mempunyai peran penting dalam arsitektur sms. SMSC berfungsi menyampaikan pesan sms antar Mobile Station(MS)/ HP, dan juga melakukan fungsi store-and-forwarding sms jika nomor penerima sedang tidak dapat menerima pesan.
PROSES KOMUNIKASI JARINGAN PADA JARINGAN KOMPUTER DAN TELEPON
1. Proses Komunikasi Pada Jaringan Komputer
- Perangkat jaringan komputer adalah komponen komponen yang di perlukan untuk membuat sebuah jaringan komputer. Komponen yang di maksud adalah media hardware.
- Cara kerjanya adalah dari komputer dihubungkan melalui wireless modem, supaya bisa terhubung ke internet.
2. Proses Komunikasi Pada Jaringan Telepon
- Telepon kabel berfungsi menggunakan sistem wireline, sehingga membutuhkan kabel supaya dapat berfungsi.
- Cara kerja telepon kabel adalah suara dari pengirim diterima oleh alat yang disebut microphone, Microphone mengubah gelombang suara menjadi sinyal listrik kemudian disalurkan oleh perangkat telepon. Sinyal terdebut disalurkan melalui kabel ke pusat telekomunikasi dari pusat telekomunikasi, sinyal tersebut diteruskan kepada penerima setelah sampai ke penerima. maka sinyal tersebut diubah lagi menjadi gelombang suara oleh alat yang disebut speaker.
- Cara kerja jaringan telepon seluler adalah telepon seluler menggunakan sistem wireless. pengirim dan penerima harus tetap tercakup BTS (Base Station Controller). BTS adalah peralatan yang memfasilitasi komunikasi secara wireless antara pengguna telepon seluler.
- Cara kerja telepon seluler wireless suara dari pengirim diterima oleh alat yang disebut microphone. Microphone mengubah gelombang suara menjadi sinyal listrik dan kemudian dipancarkan oleh ponsel ke bts terdekat. Sinyal tersebut diterima oleh bts dan sinyal tersebut diteruskan kepusat telekomunikasi dari pusat telekomunikasi sinyal diteruskan kepda bts terdekat kemudian diteruskan ke si penerima. Setelah sampai kepada penerima, maka sinyal tersebut diubah lagi menjadi gelombang suara oleh alat yang disebut speaker.
Sekian dari saya terima kasih semoga bermanfaat :)
Wassalamu'alaikum.....
